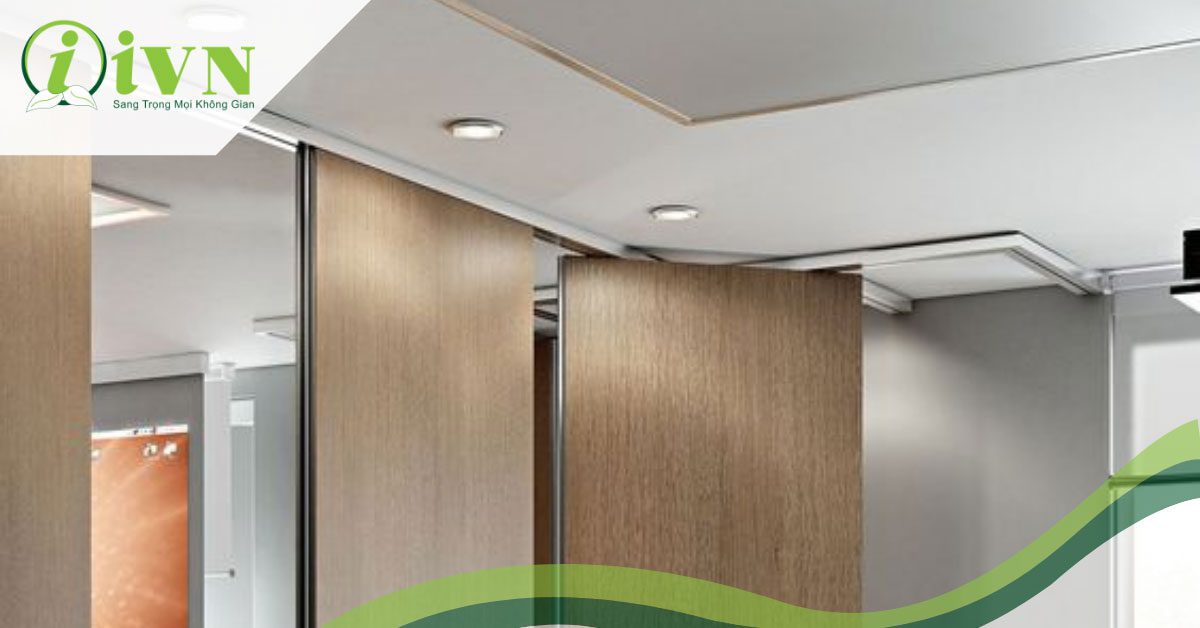

Khám phá ngay cấu tạo của vách ngăn phòng di chuyển được

Vách ngăn phòng di chuyển được (hay còn được gọi là vách ngăn di động) ngày nay đang được sử dụng rất phổ biến. Nhìn cách hoạt động của vách ngăn di động rất đơn giản nhưng cấu tạo bên trong của công trình này thật sự rất phức tạp. Trong bài viết này, cùng iVN đi tìm hiểu sâu hơn về cấu tạo của một công trình vách ngăn phòng di chuyển được nhé!

cấu tạo vách ngăn phòng di chuyển được



Cấu tạo vách ngăn phòng di chuyển được

Vách ngăn phòng di chuyển được cấu tạo từ rất nhiều bộ phận. Vách ngăn di động có 4 bộ phận chính quan trọng là ray treo, tay treo, bi lăn và tấm vách ngăn.

cấu tạo vách ngăn phòng di chuyển được

Ray treo

Ray treo là bộ phận được cố định trên trần nhà. Ray treo kết hợp với bi lăn để giúp vách ngăn di động di chuyển được dễ dàng.

cấu tạo của ray treo

Hệ thống ray treo

Chi tiết vật liệu được đúc bằng hợp kim nhôm rất nhẹ giúp giảm tải trọng trần. Điểm đặc biệt của vách ngăn di động là chỉ có ray trên trần và không có ray dưới sàn nhà. Ray được bố trí bởi hệ thống tay treo và bộ phận tay chống lắc, cùng tìm hiểu thêm trong các phần tiếp theo nhé!

hệ thống ray treo và bi lăn trong vách ngăn phòng di chuyển được

Tay treo

Tay treo là bộ phận gắn với trần nhà giúp giữ được cả ray treo và tấm vách ngăn có thể vững được. Nhà thầu thi công vách ngăn vệ sinh sẽ linh hoạt thay đổi hệ thống Tay treo theo từng loại trần nhà. Cụ thể như sau:

  • Đối với loại trần bê tông, trần thạch cao thì nhà sản xuất sẽ dựa vào chiều cao của trần để sử dụng tay treo dài hay ngắn.

cấu tạo của tay treo trong vách ngăn phòng di chuyển được (1)

  • Đối với trần là hệ kèo thép thì dùng loại hệ kẹp dầm cánh bướm.

cấu tạo của tay treo trong vách ngăn phòng di chuyển được (2)

Một đầu tay treo được bắn trực tiếp lên trần bê tông hay xà gồ sắt, thông qua một bản mã sắt hình V 75x75x5mm, đầu còn lại liên kết với ray treo bằng bulong tại các khe định hình đúc sẵn đã có trên ray.

Đối với những công trình có khoảng cách bố trí từ trần xuống mặt ray treo lớn, cần tạo một hệ thống giàn không gian có khả năng chịu lực tốt để đảm bảo cho suốt quá trình vách ngăn di động hoạt động và di chuyển.

Bi lăn

Bi lăn  là một chi tiết chính trong bộ phận có tác dụng giúp tấm vách ngăn di động và ray treo liên kết đồng nhất với nhau. Mỗi tấm vách ngăn sẽ được gắn 1 hệ thống bi lăn giúp tấm vách ngăn phòng di chuyển được trên ray treo.

bi lăn trong công trình vách ngăn di động

  • Bi lăn có cấu tạo gồm hai tầng, mỗi tầng bi tì lên râu nhôm được bố trí lệch nhau phía bên trong. Vòng bi được nhập khẩu từ Nhật Bản và được sản xuất bằng  công nghệ tiên tiến nhất với một lớp nhựa đúc bao quanh và bên trong là inox chống vỡ khi xảy ra sự cố hay va đập. Nhờ vào cả hai chi tiết lớp nhựa đúc và inox, bi chịu được lực tì rất lớn và di chuyển nhẹ nhàng rất nhiều.
  • Cách chọn bi và ray treo:

+Đối với hệ vách ngăn dưới 5m sẽ được sử dụng hệ bi và ray treo VN track 01.

cách chọn ray treo và bi lăn trong thi công vách ngăn phòng di chuyển được

+Đối với hệ vách ngăn di động cao từ 5 đến 10m sẽ được sử dụng hệ bi và ray treo VN track 02.

cách chọn ray treo và bi lăn trong thi công vách ngăn phòng di chuyển được (2)

+Đối với hệ vách ngăn phòng di chuyển được cao trên 10m sẽ được sử dụng hệ bi và ray treo VN track 03.

cách chọn ray treo và bi lăn trong thi công vách ngăn phòng di chuyển được (1)

Tấm vách ngăn di động

Cấu tạo vách ngăn bao gồm:

  • Khung thép hộp loại 30x60mm dày 1.2mm, khung thép nhôm dùng để định hình vách ngăn,
  • Hệ thống gioăng cao su ở vị trí khớp nối chạy dọc khung nhôm và mối nối vách, giúp vách ngăn được vận hành êm ái, chống dập, chống ồn, chống thấm nước. Gioăng cao su được làm từ cao su tự nhiên và cao su tổng hợp như cao su EPDM, NBR,…
  • Trong tấm vách ngăn được gắn bông thủy tinh cách âm

+Nếu hệ vách yêu cầu cách âm từ 35-45 dB thì nhà sản xuất sẽ sử dụng loại vách ngăn VN85 có độ dày 85mm.

+Nếu hệ vách yêu cầu cách âm từ 45-55 dB thì nhà sản xuất sẽ sử dụng loại vách ngăn VN110 có độ dày 110mm.

+Nếu hệ vách yêu cầu cách âm lớn hơn 55dB thì nhà sản xuất sẽ sử dụng 2 dãy vách VN110 song song với nhau.

Nếu bạn có bất kỳ thắc mắc nào liên quan đến cấu tạo của vách ngăn phòng di chuyển được này thì hãy liên lạc với iVN để được giải đáp ngay nhé!

tư vấn thi công vách ngăn gấp lại được

Các loại vật liệu làm vách ngăn phòng di chuyển được

Hiện nay, vách ngăn phòng di chuyển được trên thị trường được làm từ rất nhiều loại vật liệu. Theo kinh nghiệm hơn 10 năm cung cấp và thi công vách ngăn di động, iVN nhận thấy có 6 loại chất liệu được ứng dụng phổ biến làm vách ngăn phòng di chuyển được là : Nỉ, gỗ công nghiệp dán Veneer, Compact HPL, kính, nhựa, gỗ MDF phủ Melamine.
